本期小編為您講述檢修馬道鋼格板的施工技術要求：一般在大型演出場所如影劇院、體育館等處，為了方便工作人員設置燈光、音響、舞臺機械等附屬設施，要設置供工作人員在舞臺上方或前方高空行走和工作的走道，這種走道是鋼結構形式的。馬道上還應為檢修安裝人員提供必要的安全保護措施，馬道應留有足夠的操作空間，其寬度不應小于800mm，并應按要求設置一定高度的護欄。由于鋼格板具有高承載，結構輕，便于吊裝等特點。在一些大型檢修馬道得到了廣泛的應用。

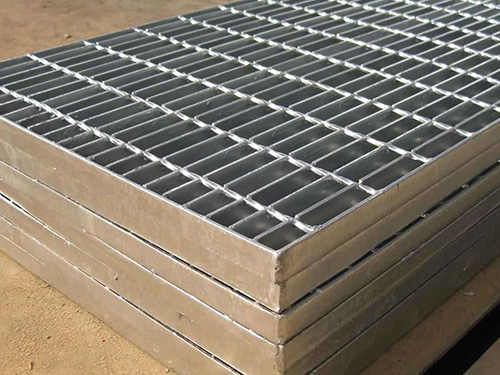

　　鋼格板的構造

　　1.鋼格板由負載扁鋼和橫桿按一定的間距經緯排列而成格柵,經向為負載扁鋼,即鋼格板的長度方向;緯向為橫桿,即鋼格板的寬度方向。橫桿正交于負載扁鋼上的扭絞方鋼、圓鋼或扁鋼。在負載扁鋼和橫桿的每個交點處,通過焊接將其固定。

　　2.排版設計時,根據鋼梁之間的實際尺寸確定鋼格板的寬度。在鋪設和搬運中,為了減小外力對鋼格板造成變形,鋼格板的長度應合適,本工程鋼格板長度都控制在3m以內。

　　3.事先向生產廠家提出鋼格板號碼編寫要求,每塊鋼格板編號由兩部分組成:圖紙序號-鋼格板序號,如K7447-6。在現場排版安裝時,這樣就很方便查找每個位置上的鋼格板,加快了安裝進度,提高了工作效率。

　　安裝前的準備

　　1、鋼格板的安裝在相應鋼梁完成以后且涂覆完中間漆、防火涂料進行安裝，采用鋼梁上架板搭設平臺的方法邊安裝邊移動。

　　2、現場質量管理人員對進場鋼格板其品種、材質、規格、涂層和外觀質量進行仔細檢查，并核對設計圖紙和質量證明文件，確保進場產品符合設計要求和國家現行的產品標準。

　　3、結構驗收后，板料吊運前，認真清除鋼梁上的油污、油漆及雜物。保持清潔，嚴防潮濕，對有彎曲變形處矯正完畢。

　　4、鋼格板的鋪設須在高強度螺栓終擰、樓層梁焊接超探合格、引弧板清除、節點補中間漆、防火涂料和臨時的安裝等完成后進行。

　　5、按鋼格板的鋪設圖，測放出鋪設位置線并用魔線標注在鋼梁上翼緣平面上。

　　6、安裝前請先仔細閱讀圖紙和裝箱單，然后按圖和裝箱單拆包裝，當出現排版和現場情況不符時，不得任意在現場切割，仔細核對圖紙和排版圖。

　　鋼格板吊運

　　1、無外包裝的鋼格板，裝卸時應采用吊具。嚴禁直接采用鋼絲繩捆綁起吊。以免造成鋼格板的變形，影響鋼格板的安裝質量。起吊要平衡，不能有傾斜現象，以防滑落傷人。

　　2、按其不同類型的鋼格板，將其所需塊數配置好，吊運到每一施工段區域。

　　3、為保護鋼格板在吊運時不變形，應使用軟吊索或在鋼絲繩與鋼格板的轉角處加膠皮或鋼格板下使用墊木，但必須捆綁牢固。

　　鋼格板安裝

　　1、嚴格按照鋼格板鋪設圖和規范要求將板調直壓實，并對稱固定。鋼梁翼緣寬度為125mm，保證鋼格板的安裝間隙10mm，鋼格板負載扁鋼方向兩端在支撐架上 的支撐長度每端約為57毫米，完全滿足支撐長度25毫米。

　　2、根據標準推薦，鋼格板采用焊接固定，擱置邊每隔500mm一個焊點，角鋼焊縫4mm，焊縫長度20mm，鋼格板安裝間隙5-10mm，可根據現場實際情況進行調整。焊接后去除焊渣和飛濺，手工涂兩道富鋅漆。

　　3、嚴格按照設計院的鋪設圖安裝施工，鋼格板鋪設要求橫平豎直。
